3.2.5 雷宇激光切割机如何更换控制主板

乐造匠

控制主板是激光切割机的核心，没有控制主板就无法控制设备运作。如果控制主板损坏了，我们又应该如何更换呢？下面来看看雷宇激光切割机如何更换控制主板。

1.记录旧主板控制参数
①打开LaserMaker，连接到设备， 在文件下找到厂家参数打开，输入密码“TL9501”

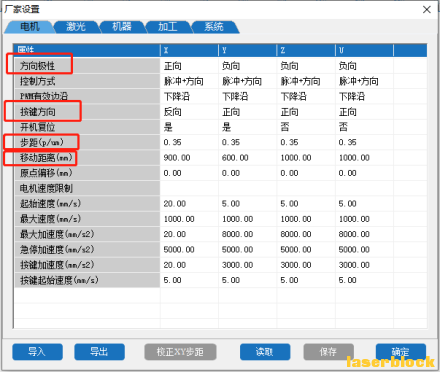

②读取旧控制主板厂家设置里电机项参数，记录下XY轴的方向极性、按键方向、步距、移动距离的参数设置

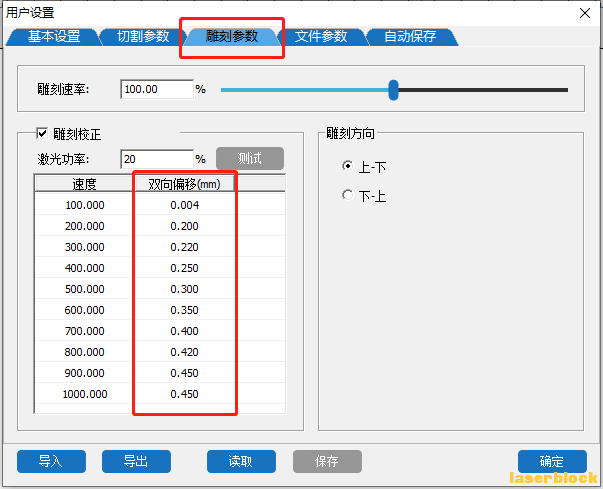

③读取用户参数里雕刻参数项参数，记录双向偏移参数

2.关闭设备电源
在更换控制板之前，确保设备电源已经关闭，并把设备主电源插头从插座中拔出

3.记录旧主板接线
拍照记录旧控制主板的接线，把看不到的线标转到正面，使拍出来的照片能够看到每个线标

4.更换设备主板
①拆下旧控制主板上的连接线，确保线上的线标没有脱离，再拆下旧控制主板
②固定好新控制主板后，把从旧控制主板上拆下的连接线对应线标接到新控制主板上，注意XY轴的信号接口先不要连接，以免复位方向不同导致撞击，待确认好参数在接上

5.恢复参数
①更换好控制主板后重新接上电源，启动设备，并打开LaserMaker，连接到设备， 在文件下找到厂家参数打开，输入密码“TL9501”.
②读取厂家设置电机项参数，按照旧控制主板读取下来的4个参数进行修改
③确认参数修改完毕后依次点击保存、确定

④在用户设置雕刻参数里，把从旧版本记录下来的参数替换上去，并依次点击保存、确定

6.设备关键部件测试
①按照教程”测试限位开关是否正常工作“确保限位开关接线正确、紧固
②设备关机断电后，手动把设备的激光头移动到蜂窝平台中心，接上XY轴的信号接口，然后通电开机，开机时如激光头的X、Y轴不是往左上角移动，请马上关闭设备开关，并更改对应的方向极性，若设备激光头是往左上角移动为正常复位


7.设备功能测试
①复位成功后，测试操控面板，上下左右移动键等一 一对应
②传输设计图进行切割测试
③在LaserMaker软件上，打开用户参数，在雕刻参数选项中，校正雕刻的双向偏移参数
若测试均正常，则主板更换完成
