3.1.9 激光切割机如何检查激光头及聚焦镜片是否锁紧

乐造匠

激光头与聚焦镜片在使用过程必须确保锁紧，为保证设备性能，请参照以下步骤检查设备激光头或聚焦镜片是否锁紧：


1.识别激光头位置

雷小宇/雷大宇/雷神宇/雷超宇：

乐造匠：




2.准备工作

雷小宇/雷大宇/雷神宇/雷超宇：

     按下控制面板平台降低按钮降低加工平台高度



• 为防止发生意外伤害，建议关闭设备后再进行以下操作


3.拔出激光头气管

按下气管阀门，并向上拔出蓝色气管

4.解除激光头锁紧

     逆时针扭动黄圈处金色旋钮解除激光头锁紧状态

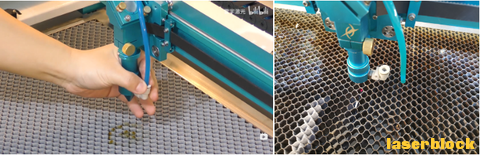

5.取下激光头

雷小宇/雷大宇/雷神宇/雷超宇：

垂直向下即可取出激光头

乐造匠：

     逆时针旋转激光嘴，和筒身分离，并向下取出筒身



6.维护聚焦镜片

使用开镜器逆时针旋转解除聚焦镜片锁紧环锁紧状态，并使用镜片清洁液清洁聚焦镜片

7.锁紧聚焦镜片

• 锁紧聚焦镜片时注意观察聚焦镜片方向是否正确，以激光头安装在设备内的方向为基准，聚焦镜片凸面朝上（入光）方向，平面朝下（出光）方向，且镜片在镜筒内必须为水平放置状态，若镜片在镜筒内翘起请及时调节镜片位置，禁止在镜片翘起时扭紧聚焦镜片锁紧环


     将聚焦镜放回镜筒内，并使用开镜器顺时针旋紧聚焦镜片锁紧环



8.安装激光头
雷小宇/雷大宇/雷神宇/雷超宇：

垂直向上放入激光头至限位位置

乐造匠：

     先向上装入筒身，再顺时针旋转激光嘴，使激光嘴与筒身旋紧



9.锁紧激光头

     顺时针扭动黄圈处金色旋钮使激光头处于锁紧状态



10.插入激光头气管

将气管插入至气阀内

11.重新调节焦距

因激光头高度位置发生变化，需要重新检查激光头是否处于最佳焦距下工作，请参考教程“检查焦距是否正确”进行检查
