2.2.18 LaserMaker绘图箱的基本操作—偏移曲线

乐造匠

偏移曲线功能是通过指定的距离和方向来偏移对象，主要用于绘制连杆和图形轮廓偏移。


选中要进行偏移的图形，单击“偏移曲线功能”，在弹出的“偏移曲线”对话框中设置相关参数。

• 图形轮廓偏移主要通过设置偏移尺寸和偏移方式来实现，可选择是否删除原图，如图所示。

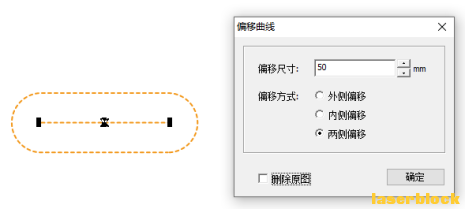

• 连杆的绘制一般通过设置合适的偏移尺寸，选择“两侧偏移”的偏移方式和“圆角”的角方式来实现，如图所示。
