2.2.15 LaserMaker绘图箱的基本操作—环形阵列

乐造匠

环形阵列是指将对象围绕阵列中心按照角度均匀分布排列，主要用于绘制环形图案和曲面图形。

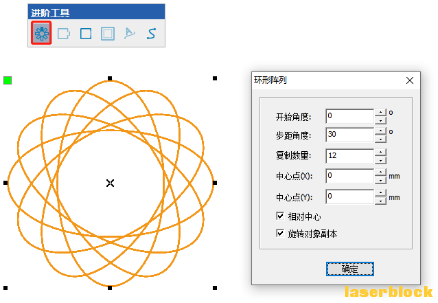

选中要进行环形阵列的图形，接着单击“环形阵列”，在弹出的“环形阵列对话框”设置相关参数，设置参数时可预览图形的变化。如图所示。
● “开始角度”是指相对于原图形，开始进行图形复制之前旋转的角度。
● “步距角度”是指复制的每个图形的角度间距。
● 若勾选“相对中心”，坐标原点是原图形的中心，中心点（X）是在X轴方向相对于图形中心的距离，中心点（Y）是在Y轴方向相对于图形中心的距离。
● 若不勾选“相对中心”，坐标原点为画布左上角的红点，中心点（X）是在X轴方向相对于画布坐标原点的距离，中心点（Y）是在Y轴方向相对于画布坐标原点的距离。
